Rameno Kreon Ace

Ace

PŘENOSNÉ MĚŘICÍ RAMENO


6- a 7-osá měřicí ramena Ace byla vyvinuta s využitím inovativních technologií a kvalitních materiálů. Ramena Ace nabízí vysokou ergonomii, přesnost měření a moderní, atraktivní design. Přenosné CMM Ace můžete použít také se skenery Kreon: Solano, Solano Lite, Solano Blue, Zephyr II a Zephyr II Blue

Ikony

Automatická teplotní kompenzace umožňuje využití ramena Kreon Ace nejen v metrologické laboratoři, ale také přímo ve výrobních provozech. Integrovaná baterie a bezdrátové připojení umožňuje používat rameno při dotykovém snímání bez připojení k elektrické síti.

Novinka Ace Skyline
s integrovaným skenerem

Perfektní skenovací rameno pro rychlé a přesné měření

Vždy nejlepší výsledky měření


  • Vysoká přesnost a opakovatelnost.
  • Stabilní přesnost díky teplotní kompenzaci.
  • Okamžitě připraveno k práci, není potřeba předehřívání, není potřeba vylepování kalibračních terčů na měřený díl.
  • Robustní a vhodné pro většinu průmyslových prostředí.
  • Plně kompatibilní s předními softwary pro 3D měření a reverzní inženýrství na trhu.

6 nebo 7 osé měřicí rameno? Které si zvolit?


7-osé pro komfort při skenování.

Vyberte si 7osé rameno pro snadné skenování dílů díky jeho rukojeti a ergonomickému designu. 7-osa měřicích ramen KREON přináší větší flexibilitu pro správné zacházení se skenerem.

6-osé pro přesné měření dotekem.

KREON 6-osá měřicí ramena se využívají hlavně pro měření s dotekovou sondou s vysokými požadavky na přesnost měření.

Ikona Polygonia

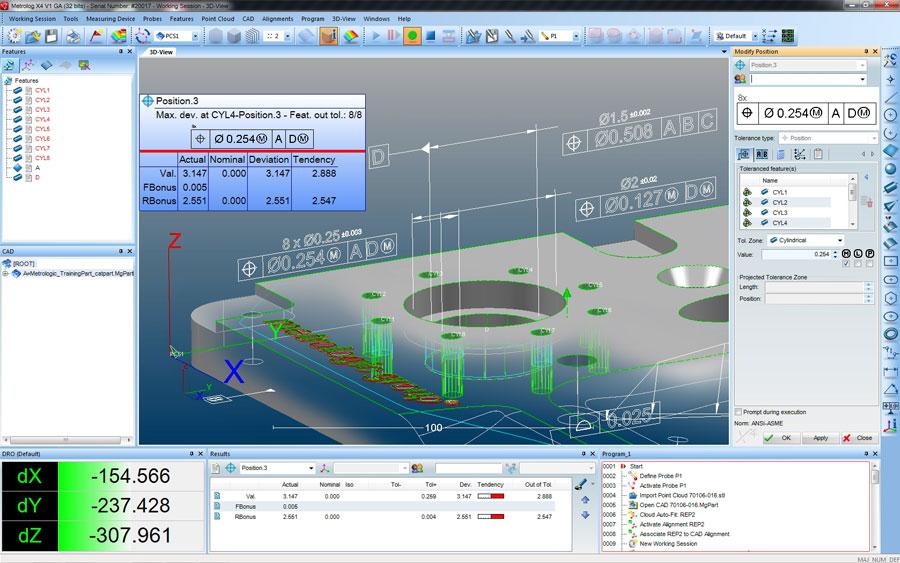

SW plug-in Polygonia plně kompatibilní se
software Metrolog

Ikona skener

Měřicí ramena lze doplňit o skenery KREON řad SKYLINE, SOLANO a ZEPHYR

Ikona

Široké možnosti využití v automobilovém a leteckém průmyslu a dalších odvětvích

ACE+, to nejlepší z ACE a mnohem více


Řada ACE+ doplňuje řadu měřicích ramen KREON ACE.
S využitím nejnovějších technologií a postupů přináší ještě lepší užitné vlastnosti a přesnost měření.

Soulad s ISO

Rameno ACE+, které je plně v souladu s normou ISO 10360-12, zajišťuje větší přesnost, konzistentnější měření v měřicím rozsahu a vyšší opakovatelnost.

Pokročilá kalibrace

Díky nejmodernějšímu procesu kalibrace jsou ramena řady ACE+ obzvláště přesná.

Optimalizované enkodéry

Přesnost je dále vylepšena novými způsoby optimalizace přesnosti enkodérů použitých pro ramena ACE+.

Měřicí rozsah ramen ACE a ACE+


Aby lépe vyšla vstříc potřebám zákazníků, vyvinula firma Kreon 6- a 7-osá ramena ACE s měřicím rozsahem 2 m až 5 m.

Měřící rozsah ramen řady ACE+ je 2,5 m až 4,5 m.

Při výběru nejvhodnějšího přenosného ramena ACE nebo ACE+ odpovídajícího vašim potřebám, je třeba zvážit požadovanou přesnost a měřicí rozsah.

TECHNICKÁ SPECIFIKACE PODLE NORMY ISO 10360-12

ACE 6-osé

Model ramene SPAT E Uni P Size P Form L Dia
ACE 6-20 0.020 mm 0.035 mm 0.010 mm 0.016 mm 0.033 mm
ACE 6-25 0.025 mm 0.039 mm 0.012 mm 0.019 mm 0.038 mm
ACE 6-30 0.033 mm 0.058 mm 0.018 mm 0.028 mm 0.053 mm
ACE 6-35 0.042 mm 0.070 mm 0.021 mm 0.037 mm 0.068 mm
ACE 6-40 0.051 mm 0.082 mm 0.025 mm 0.043 mm 0.086 mm
ACE 6-45 0.069 mm 0.090 mm 0.029 mm 0.048 mm 0.100 mm
ACE 6-50 0.090 mm 0.120 mm 0.040 mm 0.060 mm 0.120 mm



ACE+ 6-osé

Model ramene SPAT E Uni P Size P Form L Dia
ACE+ 6-25 0.021 mm 0.030 mm 0.009 mm 0.017 mm 0.037 mm
ACE+ 6-30 0.030 mm 0.044 mm 0.014 mm 0.024 mm 0.047 mm
ACE+ 6-35 0.036 mm 0.056 mm 0.017 mm 0.031 mm 0.063 mm
ACE+ 6-40 0.044 mm 0.069 mm 0.022 mm 0.038 mm 0.080 mm
ACE+ 6-45 0.059 mm 0.080 mm 0.025 mm 0.043 mm 0.093 mm



ACE 7-osé

Model ramene SPAT E Uni P Size P Form L Dia
ACE 7-20 0.022 mm 0.037 mm 0.012 mm 0.020 mm 0.044 mm
ACE 7-25 0.027 mm 0.041 mm 0.015 mm 0.024 mm 0.055 mm
ACE 7-30 0.042 mm 0.069 mm 0.020 mm 0.035 mm 0.081 mm
ACE 7-35 0.054 mm 0.079 mm 0.024 mm 0.041 mm 0.095 mm
ACE 7-40 0.066 mm 0.094 mm 0.029 mm 0.048 mm 0.115 mm
ACE 7-45 0.078 mm 0.114 mm 0.045 mm 0.060 mm 0.125 mm
ACE 7-50 0.095 mm 0.140 mm 0.060 mm 0.075 mm 0.135 mm



ACE+ 7-osé

Model ramene SPAT E Uni P Size P Form L Dia
ACE+ 7-25 0.025 mm 0.033 mm 0.012 mm 0.022 mm 0.047 mm
ACE+ 7-30 0.039 mm 0.057 mm 0.017 mm 0.030 mm 0.074 mm
ACE+ 7-35 0.045 mm 0.067 mm 0.021 mm 0.037 mm 0.089 mm
ACE+ 7-40 0.054 mm 0.084 mm 0.026 mm 0.042 mm 0.105 mm
ACE+ 7-45 0.067 mm 0.105 mm 0.040 mm 0.051 mm 0.114 mm

*According to (dle) ISO 10360-12:
SPAT : Single Point Articulation Test (opakovatelnost měření bodu)
EUNI (EUni:0:Tact.AArm) : maximální povolená chyba měření mezi dvěma body (délková chyba měření)
PSIZE (PSize.Sph.1×25:Tact.AArm) : max. chyba při měření průměru koule (přesnost měření prvků)
PFORM (PForm.Sph.1×25::Tact.AArm) : max. chyba pro měření tvaru koule (rozptylová přesnost)
LDIA (LDia.5×5:Art:Tact.AArm) : max. chyba měření středu koule při změně orientace sondy

Pro další informace týkající se našeho měřicího ramena ACE kontaktujte naše obchodníky
