SLUŽBA ZAKÁZKOVÉHO 3D MĚŘENÍ

NECHTE 3D MĚŘENÍ NA NÁS

 Zakázkové měření je vyhledávaná služba, kterou využívají malé i velké společnosti v případě, kdy nemají k dispozici vlastní potřebné měřicí vybavení nebo v případě, že mají plně vytížené kapacity svých měřicích laboratoří.

Pokud se měření provádí přenosným měřicím ramenem, je možné díly měřit nebo skenovat přímo u zákazníka, v ostatních případech měříme na našich souřadnicových měřicích strojích v naší metrologické laboratoři. Pro měření velkoobjemových dílů využíváme našeho laser trackeru.
Měření realizujeme v rozšířeném software pro 3D měření Metrolog X4, ze kterého vám vystavíme protokol o měření.

SLUŽBA
ZAKÁZKOVÉHO
3D MĚŘENÍ

NECHTE 3D MĚŘENÍ
NA NÁS

Zakázkové měření je vyhledávaná služba, kterou využívají malé i velké společnosti v případě, kdy nemají k dispozici vlastní potřebné měřicí vybavení nebo v případě, že mají plně vytížené kapacity svých měřicích laboratoří. Pokud se měření provádí přenosným měřicím ramenem, je možné díly měřit nebo skenovat přímo u zákazníka, v ostatních případech měříme na našich souřadnicových měřicích strojích v naší metrologické laboratoři. Pro měření velkoobjemových dílů využíváme našeho laser trackeru.
Měření realizujeme v rozšířeném software pro 3D měření Metrolog X4, ze kterého vám vystavíme protokol o měření.

NAŠE AKREDITOVANÁ MĚŘICÍ LABORATOŘ NYNÍ DISPONUJE TĚMITO STROJI PRO 3D MĚŘENÍ

Souřadnicové měřicí stroje

COORD3 CMM s 5-osou snímací
hlavou PH20

Universal 10.15.08 CNC

Měřicí rozsah:
osa X  – 1000 mm,  osa Y – 1500 mm,  osa Z – 800 mm

Rozměr měřicí desky:
2330 x 1000 mm

Snímací systém:
snímací hlava RENISHAW PH20, měřicí sonda RENISHAW TP20

Přesnost CMM:
MPEe = 2,0 + L/333 (L v mm), MPEp = 2,1 µm

WENZEL CMM s měřicím rozsahem
až 5500 mm

RS Plus 16/21 CNC

Měřicí rozsah:
osa X  – 5500 mm,  osa Y – 1500 mm,  osa Z – 2000 mm

Rozměr měřicí desky:
6000 x 3000 mm

Snímací systém:
snímací hlava RENISHAW PH10M, měřicí sonda RENISHAW TP20

Přesnost CMM:
MPEe = 45 + L/30 (L v mm) ≤95 μm, MPEp = 45 µm

GMT CMM pro měření
malých dílů

46_23 CNC

Měřicí rozsah:
osa X  – 500 mm,  osa Y – 500 mm,  osa Z – 400 mm

Rozměr měřicí desky:
550 x 1040 mm

Snímací systém:
snímací hlava RENISHAW PH10M, měřicí sonda RENISHAW TP20

Přesnost CMM:
MPEe = 3 + L/200 (L v mm), MPEp = 3,0 µm

Mobilní měřicí stroje

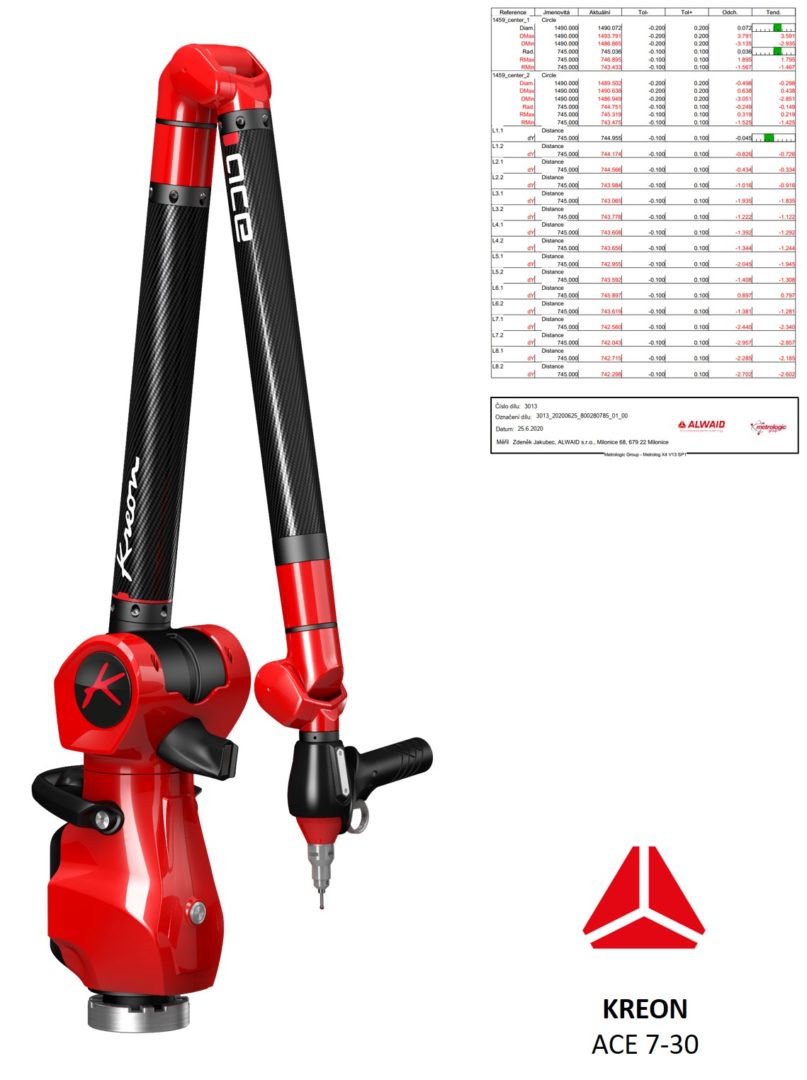

KREON měřicí rameno
ACE+ 7-30

měřicí rameno ACE+

Měřicí rozsah:
3m + sw funkce

Snímací systém:
snímací doteky ø 3 mm, ø 6 mm

Přesnost měřicího ramene podle ISO 10360-12:
SPAT 0.039 mm, E Uni  0.057 mm, P Size 0.017 mm
P Form 0.030 mm, L Dia 0.074 mm

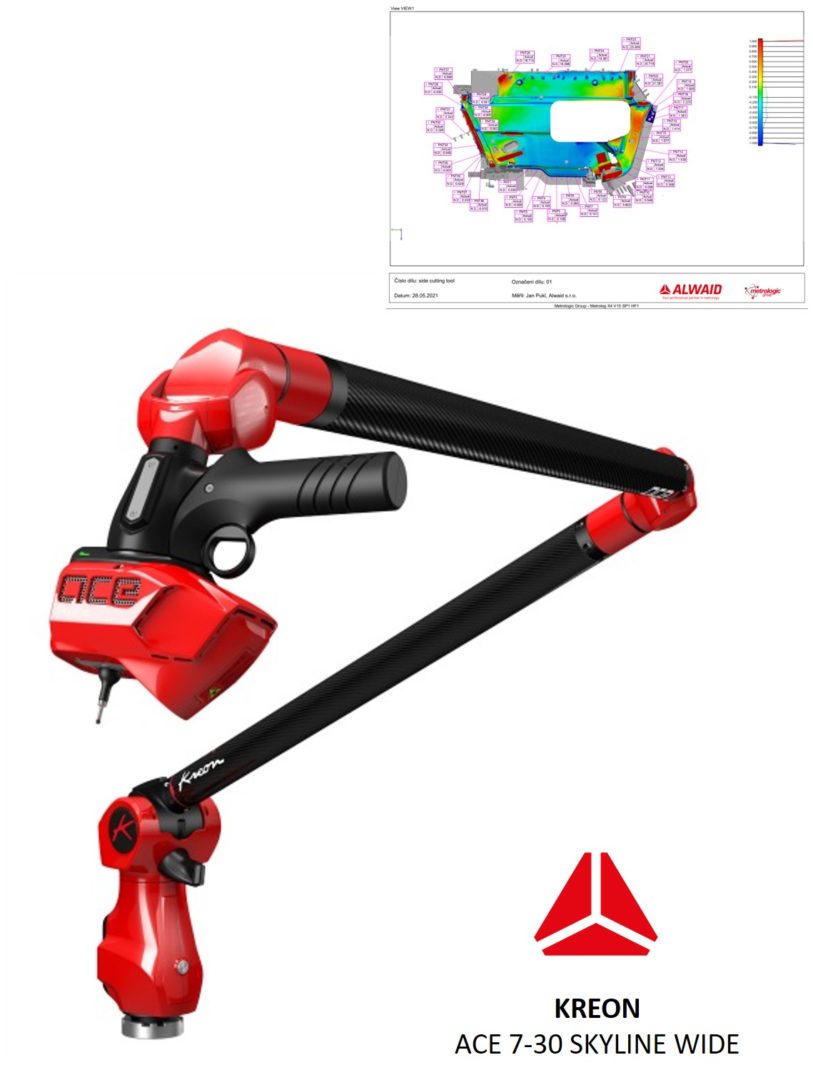

KREON rameno se skenerem
ACE+ 7-30 ZEPHYR III

Měřicí rozsah:
3m + sw funkce

Snímací systém:
skenovací rychlost: 600 000 bodů/s
šířka laserového paprsku: 150 mm

Přesnost měřicího ramene se skenerem:
přesnost skeneru MPE: 14 μm
přesnost skeneru s ramenem ACE+ 7-30: 0,071 mm

API laser tracker
RADIAN PRO

Měřicí rozsah:
20m

Snímací systém:
SMR 1,5″

Přesnost laser trackeru:
objemová přesnost 10 µm + 5 µm/m
